OPGW-Erdungskabel aus optischem Faserverbundwerkstoff

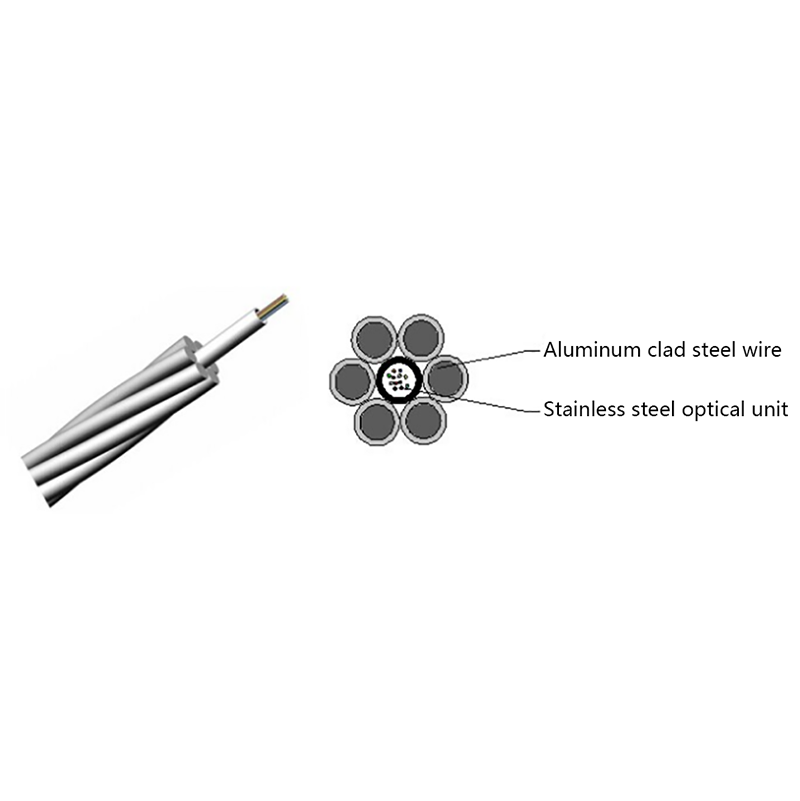

Strukturelle Eigenschaften des Zentralrohr-OPGW

Die optische Fasereinheit des Edelstahlrohrs wird in der Mitte platziert und zusammen mit anderen Metalldrähten zu einem Kabel verdrillt; die optische Faser wird im Edelstahlrohr platziert, um eine bessere Überlänge zu haben; Der präzise ausgelegte optische Kabelquerschnitt gewährleistet die elektrische Leistung, die mechanisch-physikalischen Eigenschaften und die thermische Stabilität des optischen Kabels.

Strukturelle Eigenschaften von schichtverseiltem OPGW

Die Glasfasereinheit aus Edelstahlrohr ist so konzipiert, dass sie gleichzeitig mit anderen Metalldrähten verdrillt werden kann.

Die im Edelstahlrohr untergebrachte Lichtleitfaser weist eine bessere Überlänge auf. Gleichzeitig liegt die Edelstahl-Lichtwellenleitereinheit des Schichtaufbaus auf der zweiten Schicht, wodurch durch die Verseilung eine größere und stabilere Zugüberlänge entsteht;

Der präzise ausgelegte optische Kabelquerschnitt gewährleistet die elektrische Leistung, die mechanisch-physikalischen Eigenschaften und die thermische Stabilität des optischen Kabels.

Anwendungsmerkmale

Entsprechend den technischen Bedingungen der Leitung kann ohne Änderung der Struktur des optischen Kabels durch die Kombination des Anteils von Aluminium- und Stahlprofilen ein Produkt erhalten werden, das den technischen Anforderungen der Leitung entspricht.

Die röhrenförmige optische OPGW-Kabelstruktur aus Edelstahl weist eine höhere seitliche Druck- und Schlagfestigkeit auf als die Aluminiumröhrenstruktur; Edelstahl weist eine geringe Leitfähigkeit, hohe Festigkeit und gute Korrosionsbeständigkeit auf und die optische Faser ist gut geschützt.

Das Edelstahlrohr ist mit Fett gefüllt, um das Eindringen von Feuchtigkeit oder Wasser zu verhindern; Durch Anpassen der verbleibenden Länge der optischen Faser kann das optische Kabel gute Temperatureigenschaften aufweisen.

Die innere Schicht aus hochfestem, mit Aluminium ummanteltem Stahldraht mit geringer Leitfähigkeit trägt das Eigengewicht und die äußere Last des OPGW; Durch das Prinzip des Ladungs-Skin-Effekts wird der Überlast- oder Fehlerkurzschlussstrom durch die äußere Schicht guter Leiter geleitet, was sich positiv auf den Schutz der optischen Faser auswirkt.

Optische Kabel haben ähnliche mechanische und elektrische Eigenschaften wie herkömmliche Freileitungserdkabel, was den Austausch alter Erdungskabel sowie die Konstruktion und Installation neuer Erdungskabel erleichtert. Es hat die Doppelfunktion Erdungskabel und Kommunikation.

Die verbleibende Länge der Glasfaser kann präzise gesteuert werden, um sicherzustellen, dass das Kabel hohen Belastungen und großen Spannweiten standhält;
